CAD三维新功能——放样
中望CAD2010中加强了对三维建模方面的功能，其中增加了一个非常好用的新功能——放样。

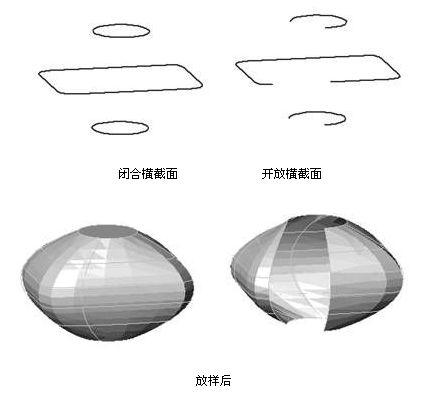

所谓“放样”，就是通过二个或多个横截面放样来创建三维实体。横截面可以是开放的（例如圆弧），也可以是闭合的（例如圆）。横截面用于定义实体或曲面的截面形状。
下面就为大家说明一下放样的...
中望CAD2010中加强了对三维建模方面的功能，其中增加了一个非常好用的新功能——放样。
所谓“放样”，就是通过二个或多个横截面放样来创建三维实体。横截面可以是开放的（例如圆弧），也可以是闭合的（例如圆）。横截面用于定义实体或曲面的截面形状。
下面就为大家说明一下放样的功能。

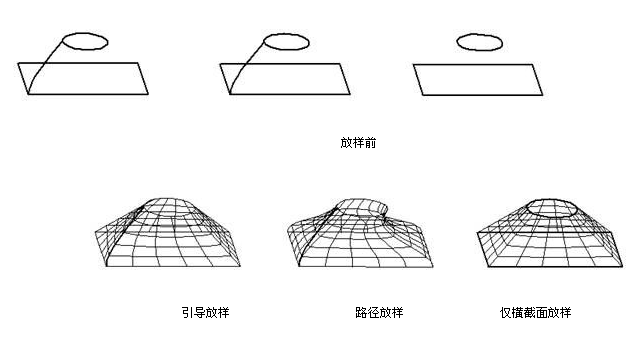

放样时可以使用引导、路径、仅横截面这三种方式来定义放样。
1. 引导即使用指定的导向曲线来控制放样实体或曲面形状。导向曲线可以是直线或曲线。
2. 路径可以指定放样实体或曲面的单一路径。
3. 仅横截面表示只使用横截面来控制实体的形状。
随着技术的不断创新 ，中望CAD2010中加强了对三维建模方面的功能，其中增加了一个非常好用的新功能——放样。
所谓“放样”，就是通过二个或多个横截面放样来创建三维实体。横截面可以是开放的（例如圆弧），也可以是闭合的（例如圆）。横截面用于定义实体或曲面的截面形状。
仅横截面

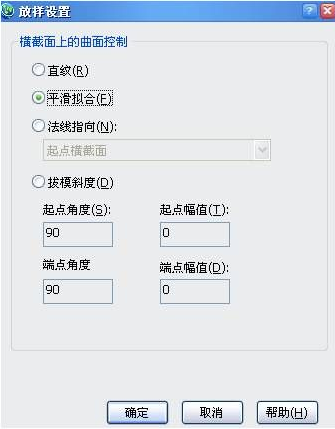

在命令栏中输入loft启动放样命令，选择横截面后，此时提示“输入选项 [导向(G)/路径(P)/仅横截面(C)] <仅横截面>:”，系统默认使用“仅横截面”定义放样，回车，弹出“放样设置”窗口，如下图：
随着技术的不断创新 ，中望CAD2010中加强了对三维建模方面的功能，其中增加了一个非常好用的新功能——放样。
所谓“放样”，就是通过二个或多个横截面放样来创建三维实体。横截面可以是开放的（例如圆弧），也可以是闭合的（例如圆）。横截面用于定义实体或曲面的截面形状。
下面来解释一下“放样设置”窗口里的选项
直纹——指定创建的实体或曲面在横截面之间是直的，并且在起点和端点处具有鲜明的边界线。
平滑拟合——指定创建的实体或曲面在横截面之间是平滑的，并且在起点和端点处具有鲜明的边界线。
法线指向——控制创建的实体或曲面在横截面处的法向。
拔模斜度——控制实体或曲面的起点和端点处的拨模角度和幅值，从曲面向外的方向为拨模角度的0度。起点角度指定起点的拨模角度；端点角度指定端点的拨模角度；起点幅值指在曲面开始弯向下一个横截面之前，在拔模方向上，控制曲面到起点横截面的相对距离；端点幅值指从上一个横截面到端点横截面之间，在拔模方向上，控制曲面到端点横截面的相对距离。
总体上说CAD中的放样要求对象是平面形式的，上面举的例子基本都有个共同的特点，即从横向来看，放样的对象大概是平行分布的；从纵向来看，重叠的位置不大。下面做点错开位置的放样的练习，具体的操作步骤就不一一列出：
示例1：

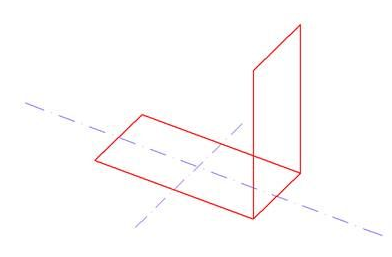

1． 创建2个矩形，并互相垂直，
2． 使用“仅横截面”中的“平滑拟合”项，放样这两个矩形。

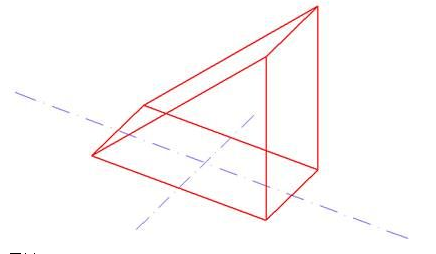

3． 2个矩形放样出来的得到一个楔形模样的三维实体对象。
