世界上越来越多的CAD用户和企业更关注设计的原创性，很多工程制图与平面设计都只靠平台完成。如此一来，平台本身功能的易用性和高效性就成为用户共同关注的焦点了。下面将为大家介绍其中一个最常用的CAD辅助功能——面积查询。
根据对象类型与数量，在CAD中进行面积查询的方法大概有三种：规则简单对象的面积查询、不规则对象或封闭曲线面积查询、多对象面积总和统计。

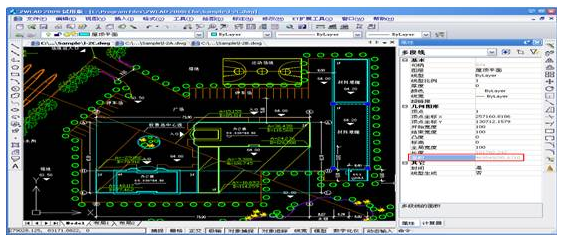

对于单一的规则对象如矩形、圆等，可以直接选中该对象，然后通过CTRL+1快捷键调出对象特性管理器，从中直接查看其面积。这种方法的优点是直观和快捷，但是局限性在于只能查看到简单的对象类型，对于不规则或经修剪合并的图形则无法查询。对于数量较多的此类对象的面积统计效率也比较低。

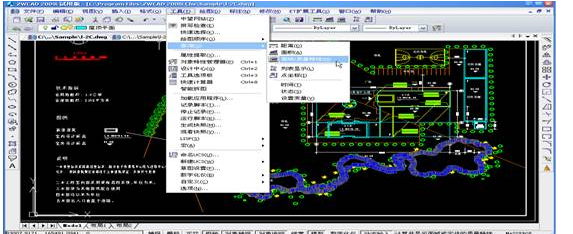

第二种常用的方法就是工具菜单中的面积查询功能（area）。该功能可以对单一对象的面积进行查询，也可以将若干个对象的面积进行累加，较于之前的方法其面向对象的类型更为全面。但是需要逐一手动添加参与统计的所有对象，无法借助CAD固有的框选和栏选操作一次性选择多个图形。
.png)
对于相交或重叠的对象通过交集或并集修剪后的图形，一般只能先通过创建面域（region）方能查询其面积及其他质量特性，查询结果可以通过快捷键F2调出的文档窗口进行查看，也可以文本的方式进行结果数据的导出。

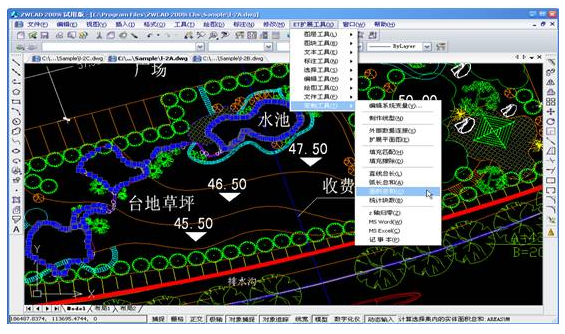

如果仅仅要对多个规则的图形对象面积进行统计查询，我们还可以通过ET扩展工具中的面积总和（areasum）实现，它可以通过传统的框选和栏选操作，或者直接CTRL+A选中所有对象快速查询并统计面积总和，但缺点是对于交集、并集等产生的组合图形的面积仍需预先创建面域方能查询得到。
尽管上述三种查询面积的方法都各有优缺点，但如果在查询时配合CAD的选择工具仍可高效地进行面积统计。针对多个不同类型的对象统计，我们应用快速选择（qselect）将需要统计的对象类型添加到选择集中，也可通过排除在选择集以外的方式筛选出需统计的数量较少的对象类型。
