CAD轻松找出新旧图纸的差异

http://www.fjsjs.com2010-8-4 15:51:56浏览:344次      来源:福建设计师网
下面介绍一下图纸对比功能中选项设置。 选项:展开或折叠比较设置选项。设置:指定要进行比较的设置。颜色:设置要比较部分的颜色。可见:显示要比较的部分。比较属性:列出实体的属性项,设置需要比较的实体属性。应用:将比较选项中的设置应用到图纸比较中。重置:恢复比较选项中设置的修改,使其还原到最初的设置。 手动打开新老图纸 在众多图元中找差异是非常辛...

下面介绍一下图纸对比功能中选项设置。

选项:展开或折叠比较设置选项。设置:指定要进行比较的设置。颜色:设置要比较部分的颜色。可见:显示要比较的部分。比较属性:列出实体的属性项,设置需要比较的实体属性。应用:将比较选项中的设置应用到图纸比较中。重置:恢复比较选项中设置的修改,使其还原到最初的设置。




       手动打开新老图纸 在众多图元中找差异是非常辛苦的事情。现在,中望CAD 2010 推出了图纸对比的新功能,利用该功能我们能方便、快捷地找出新旧图纸的差异。中望CAD的图纸对比功能实现了DWG图纸的双图快速对比分析,精确定位图纸差异,并用警戒色提示和区分。

下面我们就通过图纸对比功能来检查新、旧图纸的差异。在中望中可以通过菜单项: ET扩展工具》定制工具》文件比较 或者命令行: FCMP 来调出图纸对比功能。使用图纸对比命令后会出现一个对话框需要选择新、旧图纸。如图1。

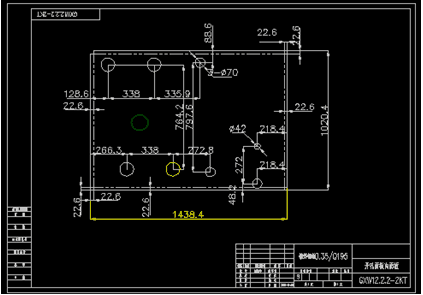

       在选择好旧图纸和新图纸之后点“比较”。中望CAD会以只读的方式分别打开这两幅图纸。默认情况下在新图纸中不同部分(即新增部分)的颜色为绿色,修改部分的颜色为黄色。相同的部分为浅灰色。如图2。





在旧图纸中不同的部分(即删除部分)为红色,修改部分为洋红色,相同部分为灰色。如图3。






通过对比不同图纸中的颜色,就能很直观的看出新、旧图纸之间的差异了。
